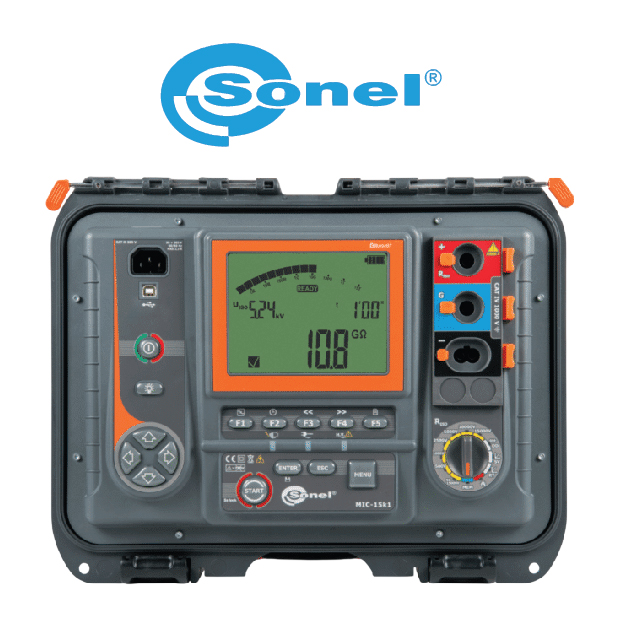

MEGOHMETRO 15KV/ 40 TERAOHM MIC-15K1
Ficha técnica
El medidor de resistencia de aislamiento Sonel MIC-15K1 está diseñado para medir la resistencia de aislamiento de objetos de energía eléctrica, incluidos cables mono- y multiconductores, transformadores, motores y generadores, condensados, interruptores y otros dispositivos de centrales eléctricas. Se recomienda especialmente para mediciones en áreas con muchas perturbaciones electromagnéticas, por ejemplo, en centrales eléctricas con una tensión de 1200 kV AC o 500 kV DC. Gracias a la tensión de prueba de 15 kV (de acuerdo con las directrices de ANSI/NETA ATS-2009 TABLAS 100.1), el medidor se puede utilizar para objetos con una tensión nominal superior a 34,5 kV.
El MIC-15k1 es un dispositivo ergonómico extremadamente moderno con un funcionamiento intuitivo. Satisfará incluso a las más exigentes personas que realizan mediciones en las condiciones más difíciles, con altas perturbaciones, donde otros medidores serán inútiles.
- Prueba de dispositivos de protección contra sobretensiones (SPD).
- El Indicador de descarga parcial PDI.
- Medición de corrientes de polarización y despolarización (PDC).
- Diagnóstico de sistemas de aislamiento basados en mediciones estándar de IR, DAR, PI, SV, RT, DD.
- Permite probar la durabilidad eléctrica del objeto probado – indicación de tensión de ruptura.
- La alta resistencia a la interferencia electromagnética garantiza un trabajo ininterrumpido en las centrales eléctricas y cerca de las líneas de transmisión de alta tensión hasta 1200 kV AC y 800 kV DC.
- La función de aumento suave de la tensión en el tiempo (RT – Prueba de rampa) permite indicar las descargas parciales en la instalación y realizar una localización parcial de su ocurrencia.
- Un inversor eficiente con una potencia de aprox. 150 W intensificará el punto de daño potencial para facilitar la ubicación de la falla utilizando los siguientes métodos:
- método visual (si los cables son visibles a lo largo de toda su longitud)
- métodos reflectivos, detector de ondas sísmico-acústicas, o con muestreo para indicar la dirección de la falla (el conductor debe estar enterrado en el suelo con contacto directo a tierra).
- Compatible con software externo.
- Memoria de resultados de medición: 990 celdas.
- Tiempo de trabajo con una sola carga de batería: ca. 5 h.
- Trabajo a una altura de hasta 3000 m a. s. n. m.
